"Деревья Академпарка"
Регистрационный номер: 41
Раздел: Постройки
Номинация: Арт-объект
Авторы: Насыров Т.К.
Год: 2015
Город: Новосибирск
Строительная организация: ООО "Все виды сварки"
Заказчик: Технопарк Новосибирского Академгородка
Описание

планшет пдф

Насыров Тимур Камильевич

8952-915-77-60

nasyrovtimur@gmail.com

Этап 1. Проект дерева-лавочки стартовал в 2011 году во время участия в воркшопе "Со-общество". Воркшоп был направлен на изучение параметрических методов моделирования (grasshopper) с последующим применением их в проектировании арт-лавочек для общественных пространств Новосибирскгого Академгородка. Изначально было желание создать некую эффектную скульптурную композицию с растительным мотивом. Отчасти объект появился благодаря экспериментированию с формой во время изучения программы grasshopper. Основным формообразующим принципом дерева-лавочки стало создание кривой в плане и расположенных на ней профилей седла-спинки. С помощью манипуляций с изгибом направляющей кривой одновременно с изменением длины, изгиба и толщины спинки профиля, можно было получить множество вариантов форм. Для конструктивного исполнения было интересно использовать так называемую вафельную структуру, когда форма образуется за счет рассечения объема двумя рядами взаимно перпендикулярных плоскостей. В рамках воркшопа была принята версия с изгибом направляющей в виде запятой и значительно вытянутой и нависающей спинки в профиле. В итоге получилась лавочка, спинка у которой одновременно служила теневым навесом, а вафельная конструкция придавала ей образ кроны дерева. В заключении воркшопа был выполнен макет и с тех пор проект ждал своего часа на жестком диске.

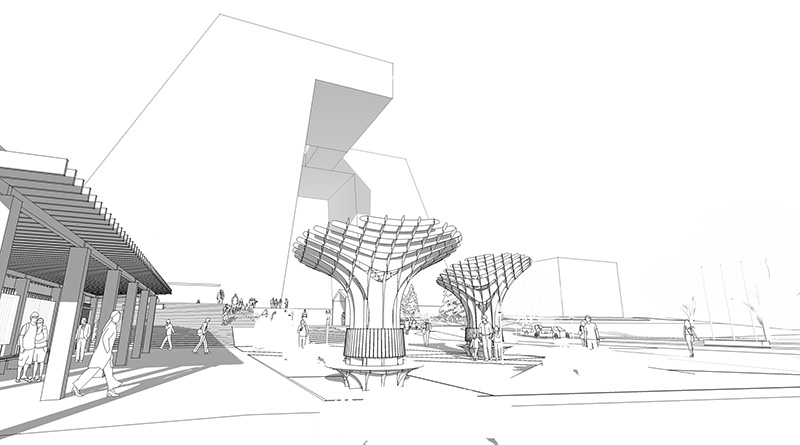

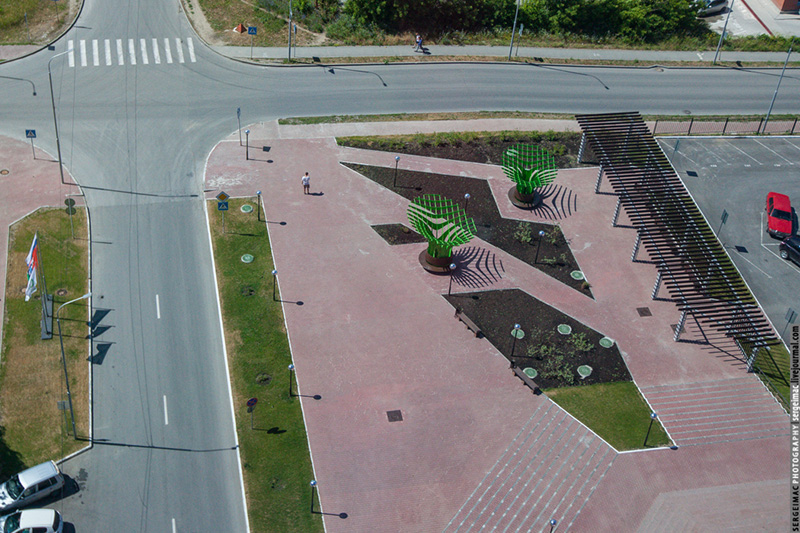

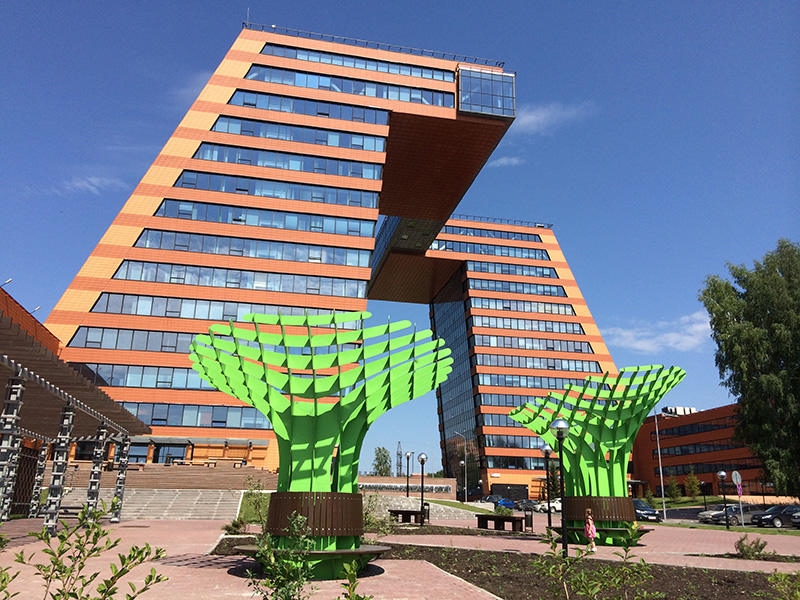

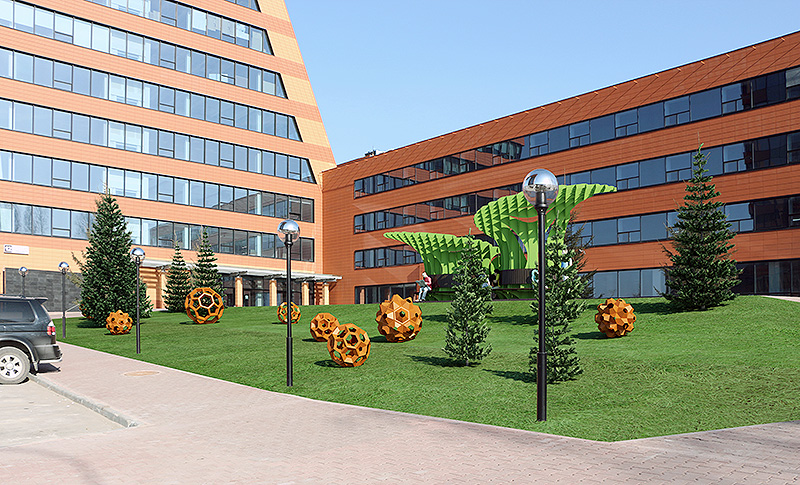

Этап 2. В 2013 году появился заказ от руководства технопарка Новосибирского Академгородка с предложением поработать над существующим благоустройством вокруг наклонных башен. Необходимо было оживить, насытить и сделать более уютными площадки у башен. Для решения поставленных задач был предложен комплекс объектов: объемный светящийся логотип академпарка (реализован); логотип на газоне, вид на который открывается с перехода между башнями (в процессе реализации); пергола (в процессе реализации), арт-обьекты - фуллерены, разбросанные по газону (не реализованы); сцена для лекций и событий (реализовано), а так же три лавочки-дерева (реализованы две). В первую очередь быль решено выполнить только два дерева из трёх (№1 и №2), те что расположены на площадке у первой наклонной башни технопарка. Необходимо отметить, что из-за наличия многочисленных инженерных коммуникаций на данной площадке посадка живых деревьев, тем более крупномеров, - невозможна. Но нам удалось найти два пятна где стало возможным установка арт-объектов деревьев-лавочкек. Высота дерева-лавочки №1 равна 4,5м, диаметр кроны составляет 4,2м, вес каркаса - 2,4 тонны.

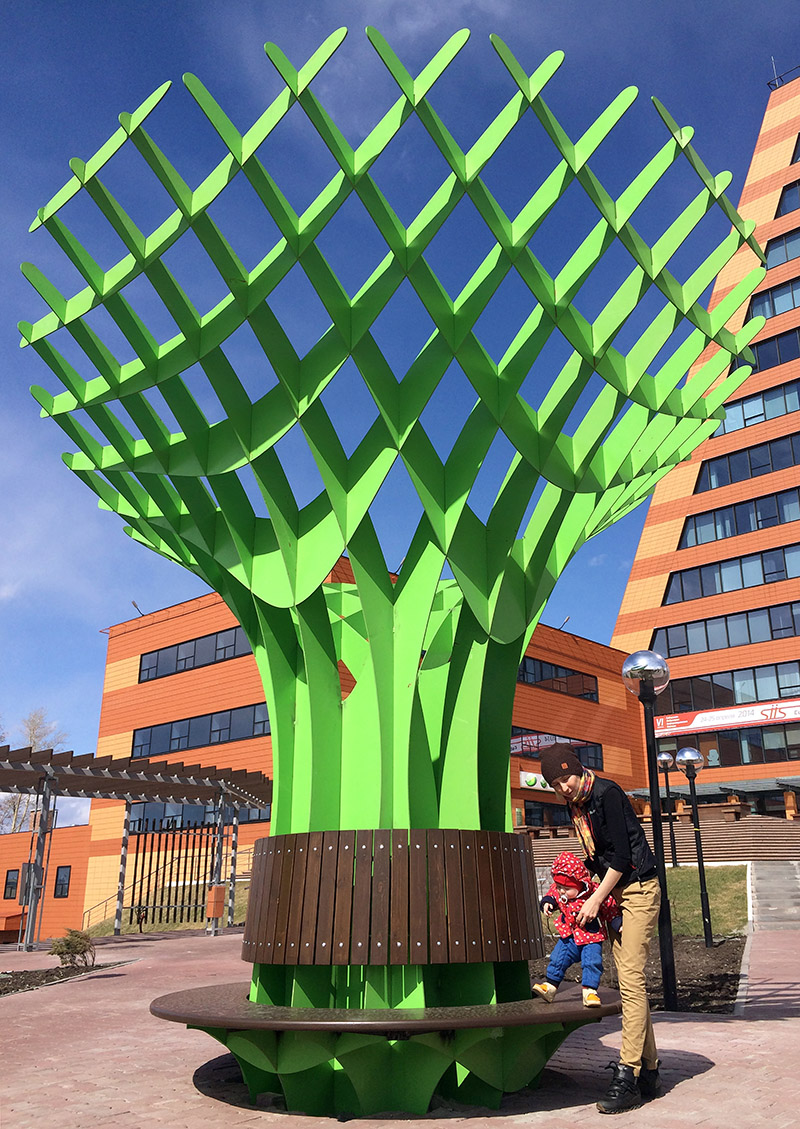

Относительно предыдущего варианта с запятой в плане, направляющую кривую было решено закольцевать по яйцевидной форме, чтобы, с одной стороны, не допустить использование закутка как места скопления мусора, а с другой - чтобы объект был ориентирован на все стороны, так как этого требовало открытое пространство. Острые края навеса стали закругленными для исключения возможных травм, если кто-нибудь залезет на самый верх. Каркас дерева выполнен из металлических листов толщиной 8 мм. Детали вырезались лазером. Для оптимизации расходов металла, и из-за того что многие детали выходили за пределы стандартного размера металлического листа (6х3м), их предварительно разделили на части, а после раскроя состыковали при помощи сварки. Фундаментом служит монолитная ж/б плита толщиной 400 мм с закладной пластиной. Деревянная спинка сделана из вертикально расположенных сосновых плашек одного размера, и закрывает металлический каркас так, чтобы оберегать голову человека, усаживающегося на скамейку. Седло выполнено из водостойкой фанеры, толщиной 3 см. Не случайно выбран ярко-зеленый цвет, он освежает и гармонично сочетается с терракотовым фасадом башен, удачно выделяется как зимой, так и летом. Грунтовка и покраска деталей велась в цехе, так как камер для полимерной окраски необходимых размеров в городе не нашлось. Сборка деревьев производилась на месте бригадой из 5 человек и одного автокрана. Для монтажа каркаса каждого дерева потребовалось около 6-8 часов.
