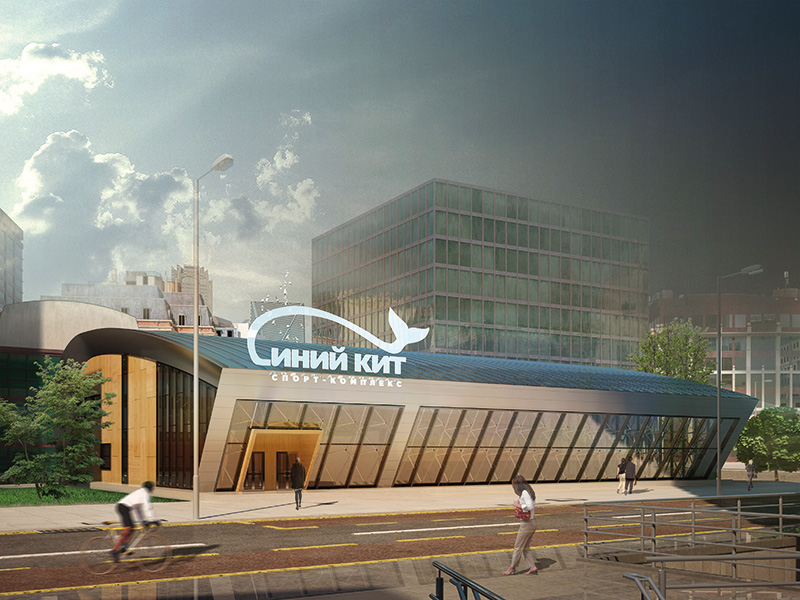

Спорткомплекс СИНИЙ КИТ

Типовой проект спортивного комплекса с плавательным бассейном на 4 дорожки размером 25 х 11 м разработан в целях реализации Федеральной целевой программы «Развитие физической культуры и спорта в Российской Федерации на 2016-2020 годы».

Компактное здание в плане 40 х 28 м позволяет размещать его в любой планировочной структуре городских микрорайонов, а так же в небольших населенных пунктах.

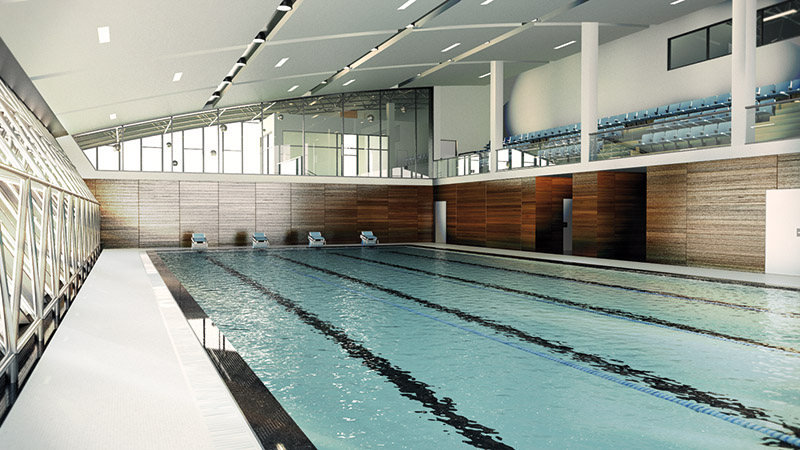

Планировочная структура включает в себя входную зону вестибюля, буфет на 28 мест, блок спортивных помещений (бассейн на 4 дорожки и малый спортзал на 2 этаже), служебно-административный блок, технические помещения, зрительская трибуна на 100 мест.

Конструктивные решения

Фундаменты здания – сборно-монолитные железобетонные

Колонны – металлические с огнезащитным покрытием

Покрытие – самонесущая шаро-стержневая структура SpaceStructure

Перекрытия – монолитные железобетонные

Наружные стены – сэндвич панели трехслойные и поэлементной сборки, витражные конструкции.

Внутренние стены и перегородки – из листов Knauf Aquapanel по металлическому каркасу с заполнением минераловатными плитами.

Лестницы – сборные железобетонные по металлическим косоурам.

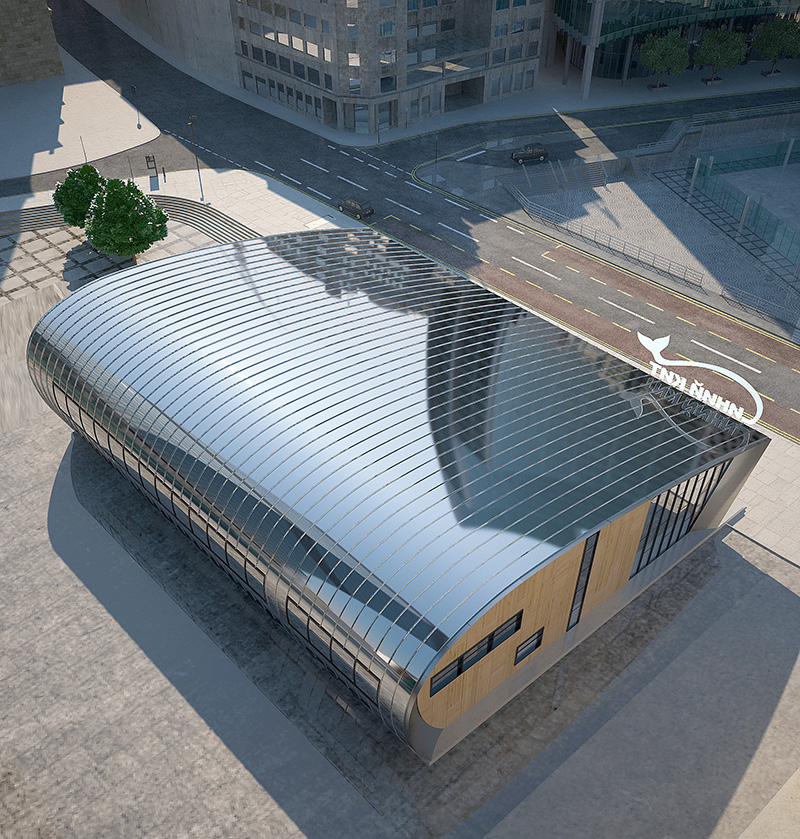

Кровля из панелей поэлементной сборки по шаро-стержневой структуре.

Ванна бассейна – сборная чаша из оцинкованной стали с последующим покрытием ПВХ-мембраной.

Объект можно собирать из модулей с различным функциональным назначением. Объем внутреннего пространства позволяет перепрофилировать спорткомплекс и размещать на месте бассейна площадки различного назначения: спортивные, игровые, активного досуга, экстремального спорта и т.д.

Сетчатая структура перекрывает объем, сохраняя возможность вариативности внутренних планировок и ограждающих конструкций. Самонесущая сетчатая конструкция SpaceStructure из стержневых и узловых элементов собирается без применения сварочных технологий (все соединения болтовые), что обеспечивает дополнительную надежность конструкции и высокую скорость монтажа (уменьшение сроков строительства). Для повышения пределов огнестойкости металлоконструкций используется огнезащитное покрытие.

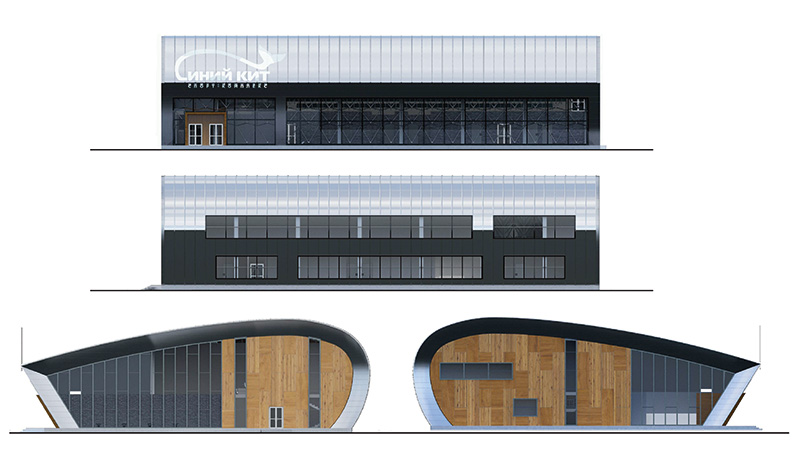

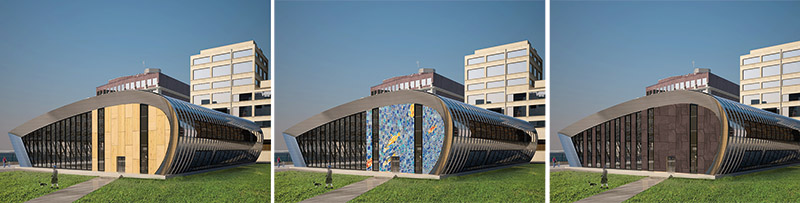

Конструкция и навесная система фасада в зависимости от функциональной компоновки, климатических условий и бюджета позволяют варьировать расположение светопрозрачных проемов на фасадах и кровле (в т.ч. зенитных окон), а также отделку здания.

Технико-экономические показатели

Площадь застройки 1 211.4 м2

Строительный объем, в т.ч. 15 178.0 м3

выше отметки 0.00 12 073.0 м3

ниже отметки 0.00 3 105.0 м3 

Общая площадь, в т.ч 2 469.2 м2

площадь подвала 1 105.8 м2

площадь 1 этажа  594.8 м2

площадь 2 этажа  768.6 м2

Площадь зекрала воды с ванной 25х 11 м 275.0 м2

Максимальная пропускная способность бассейна 48 чел./смена

Площадь малого спортзала 142 м2

Количество зрительских мест на трибунах 100

Количество посадочных мест в зоте общепита 28
